- 產品名稱： DM型數控鉆床
- 產品型號：DM2500/2 DM4000/3 DM5000/4

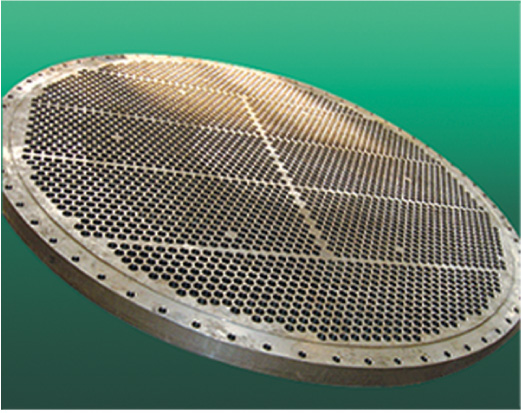

- 產品行業：電力、石化、壓力容器等熱交換器管板、隔板及折流板的孔加工；其他行業大型板材的孔加工
產品特點
產品基本參數
|
型 號 Model |
DM2500/2 |
DM4000/3 |
DM5000/4 | |
|
工件
|
最大鉆孔中心距 長×寬 |
2500×2500 |
4000×4000 |
5000×5000 |
|
最大加工板厚 |
250 | |||
|
工作臺 |
T型槽形式 |
縱橫形 | ||
|
鉆削動力頭 |
數量 |
2 |
3 |
4 |
|
主軸錐孔 |
莫氏4# | |||
|
最大鉆孔直徑 |
Φ50 | |||
|
主軸轉速（變頻無級）（r/min） |
30-1000 | |||
|
主軸電機功率（kW） |
2×7.5 |
3×7.5 |
4×7.5 | |
|
龍門縱向移動 （X軸） |
最大行程 |
2500 |
4000 |
5000 |
|
X軸移動速度（m/min） |
0-8 | |||
|
X軸伺服電機功率（kW） |
2×2 |
2×3 | ||
|
動力頭橫向移動 （Y軸） |
主軸最大間距 |
2500 |
4000 |
5000 |
|
Y軸移動速度（m/min） |
0-8 | |||
|
Y軸伺服電機功率（kW） |
2×2 |
3×2 |
4×2 | |
|
垂直滑枕進給運動 （Z軸） |
Z軸最大行程 |
350 | ||
|
Z軸移動速度（m/min） |
0-8 | |||
|
Z軸伺服電機功率（kW） |
2×2 |
3×2 |
4×2 | |
|
定位精度 |
X、Y軸 |
≤0.1/（全長） | ||
|
重復定位精度 |
X、Y軸 |
≤0.05 | ||
|
排屑和冷卻 |
排屑器型式 |
平板鏈式 | ||
|
排屑器數量 |
1 |
2 | ||
|
排屑速度（m/min） |
1 | |||
|
排屑器電機功率（kW） |
0.75 |
2×0.75 | ||
|
冷卻泵電機功率（kW） |
0.45 | |||
